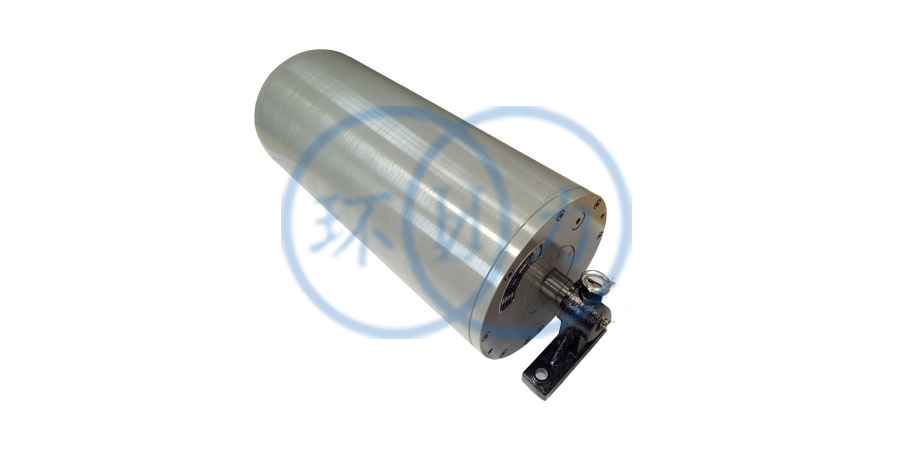

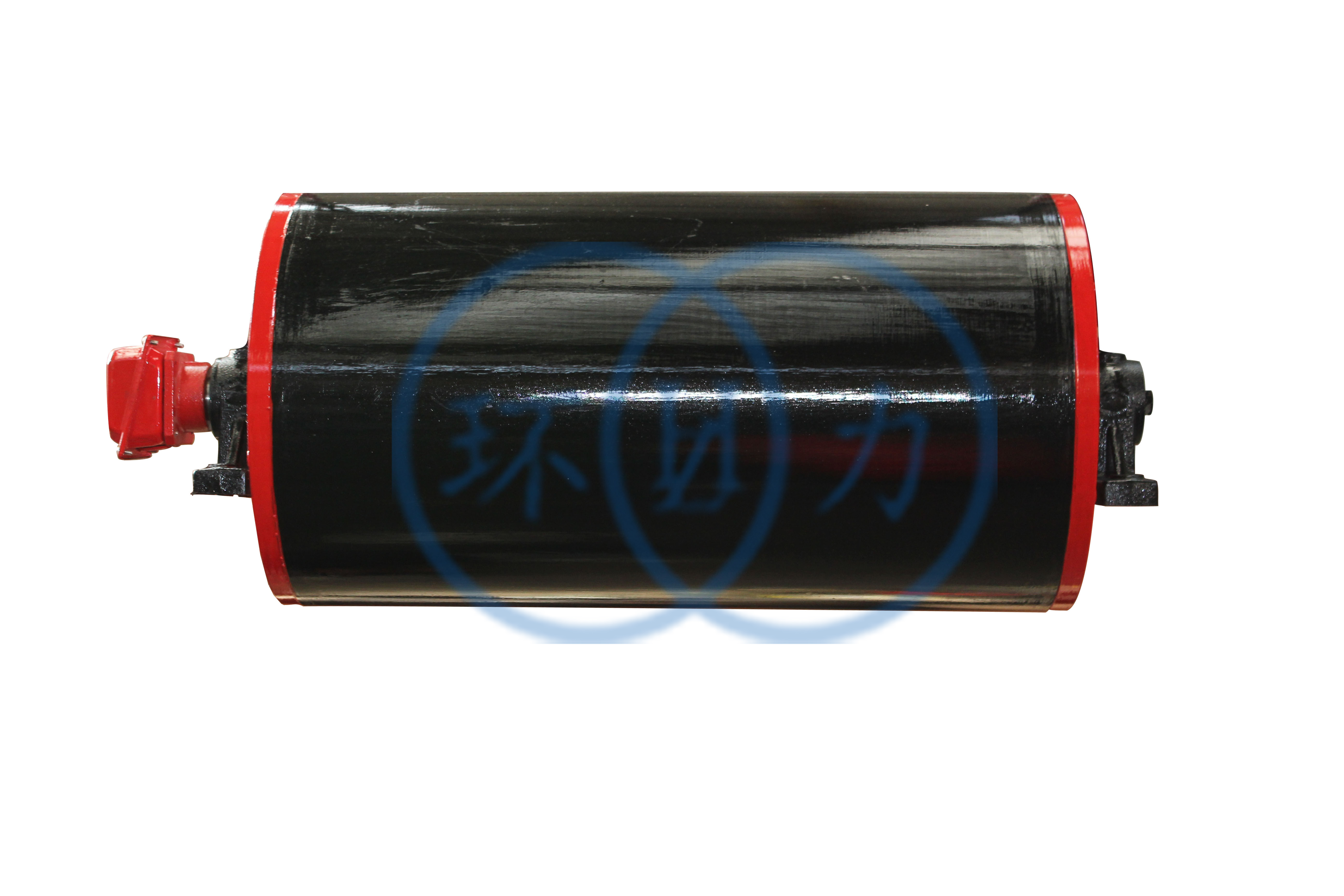

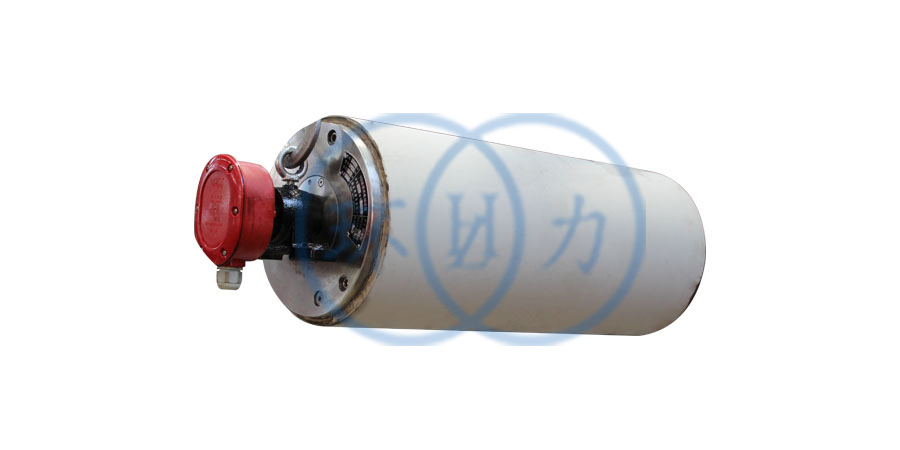

YD型油浸式电动滚筒

YD型油浸式电动滚筒是本厂引进国外油浸电动滚筒专有技术设计、生产的目前国内最先进的电动滚筒。该产品电机采用油浸直接冷却，效率高、体积小，与国内同类产品相比，具有重量轻，噪音低、寿命长等优点，已广泛用于电子、食品、邮电、轻工、机场、港口等行业的自动流水线或物料输送线。同时本厂生产各种小型外装式电动滚筒。

> YD型油浸式电动滚筒参数表

滚筒直径D	电机功率P	滚筒表面线速度 V	最小筒长	系列最小筒长		50mm质量
mm	kw	(m/s)	mm	长度mm	质量kg	kg
Ø110	0.12 (单相)	0.14，0.16，0.20，0.25，0.57,0.63,0.80	310	350	12	0.8
	0.25	0.04,0.047.0.05.0.055.0.06.0.065.0.07.0.075.0.08 .0.09.0.10.0.12.0.152.0.20	350	350	16	1.1
	0.25	0.25,0.30,0.32,0.34.0.38.0.44.0.53	320	350	16	1.1
Ø130	0.25	0.046,0.056,0.065,0.07,0.08,0.10,0.13.0.15.0.18.0.226	350	350	17	1.5
	0.25	0.29.0.35.0.40.0.45.0.52.0.63	320	350	17	1.5
	0.55	0.046,0.056,0.058.0.068.0.071.0.08.0.09.0.10.0.12.0.14 0.15.0.18.0.226	400	400	19	1.5
	0.55	0.29.0.35.0.40.0.45.0.52.0.63	370	400	19	1.5
Ø174	0.75	0.03.0.04.0.05.0.063.0.08.0.10.0.13.0.16.0.20	470	500	50	2.3
Ø174	0.75	0.25.0.32.0.40.0.50.0.63.0.80.1.00.1.25.1.60.2.00	400	400	40	2.3
Ø216	0.75	0.05.0.063.0.08.0.10.0.13.0.16.0.20.0.25	470	500	70	3.0
	0.75	0.32.0.40.0.50.063.0.80.1.00.1.25.1.60.2.00.2.50	400	400	60
	1.1	0.13.0.16.0.20.0.25.0.32.0.40.0.50.0.63.0.80.1.00 1.25.1.60.2.00.2.50	410	450	63
	1.5/2.2	0.13.0.16.0.20.0.25.0.32.0.40.0.50.0.63.0.80.1.00 1.25.1.60.2.00.2.50	460	500	69
	3	0.13.0.16.0.20.0.25.0.32.0.40.0.50.0.63.0.80.1.00 1.25.1.60.2.00.2.50	510	550	73
Ø240	0.75	0.056.0.07.0.089.0.11.0.14.0.18.0.22.0.28.0.36	470	500	80	3.3
	0.75	0.44.0.56.0.70.0.89.1.11.1.39.1.78.2.22.2.78	400	400	70
	1.1	0.14.0.18.0.22.0.28.0.36.0.44.0.56.0.70.0.89.1.11.1.39 1.78.2.22.2.78	410	450	70
	1.5/2.2	0.14.0.18.0.22.0.28.0.36.0.44.0.56.0.70.0.89.1.11.1.39 1.78.2.22.2.78	460	500	78
	3	0.14.0.18.0.22.0.28.0.36.0.44.0.56.0.70.0.89.1.11.1.39 1.78.2.22.2.78	510	550	81
Ø320	1.1	0.13.0.16.0.20.0.25.0.32.0.40.0.50.0.63.0.80.1.00.1.25 1.60.2.00.2.50	420	450	120	3.7
	1.5/2.2	0.13.0.16.0.20.0.25.0.32.0.40.0.50.0.63.0.80.1.00.1.25 1.60.2.00.2.50	470	500	126
	3	0.13.0.16.0.20.0.25.0.32.0.40.0.50.0.63.0.80.1.00.1.25 1.60.2.00.2.50	520	550	132
	4	0.25,0.32.0.40.0.50.0.63.0.80.1.00.1.25.1.60.2.00.2.50 3.15	560	600	150
	5.5	0.25,0.32.0.40.0.50.0.63.0.80.1.00.1.25.1.60.2.00.2.50 3.15	560	600	155
	7.5	0.50.0.63.0.80.1.00.1.25.1.60.2.00.2.50.3.15	660	700	160
Ø400	1.1	0.16.0.20.0.25.0.32.0.40.0.50.0.63.0.80.1.00.1.25.1.60 2.00.2.50	420	450	140	5.5
	1.5/2.2	0.16.0.20.0.25.0.32.0.40.0.50.0.63.0.80.1.00.1.25.1.60 2.00.2.50	470	500	145
	3	0.16.0.20.0.25.0.32.0.40.0.50.0.63.0.80.1.00.1.25.1.60 2.00.2.50	520	600	152
	4	0.32.0.40.0.50.0.63.0.80.1.00.1.25.1.60.2.00.2.50.3.15 4.00	560	550	170
	5	0.32.0.40.0.50.0.63.0.80.1.00.1.25.1.60.2.00.2.50.3.15 4.00	560	650	175
	7.5	0.63,0.80.1.00.1.25.1.60.2.00.2.50.3.15.4.00	660	750	190

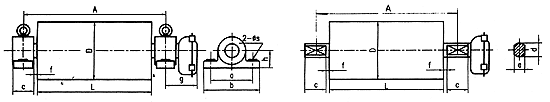

> YD型油浸式电动滚筒安装及外形尺寸

tz-9

注：安装中心距A=L+2f+c。带支座时，A为两支座中心距离；不带支座时，A为两端轴头铣扁的中心距离。

滚筒直径D(mm)	a	b	c	d	e	f	g	h	s
Ø110	/	/	20	25	21	5	/	/	/
Ø130	/	/	20	25	21	5	/	/	/
Ø174	120	160	60	32	25	5	105	50	15
Ø216	120	160	60	38	30	5	105	50	15
Ø240	120	160	60	38	30	5	105	50	15
Ø320	210	260	60	42	35	10	120	95	19
Ø400	210	260	60	42	35	10	120	95	19

注：0.75kw的φ216、φ240的滚筒的安装与φ174滚筒的安装尺寸相同。

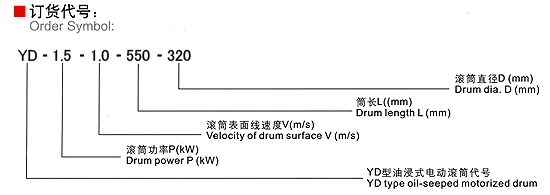

> YD型油浸式电动滚筒订货代号

tz-10
